划线后太阳能模块的电气绝缘测试仪

本独立测量解决方案对划线后的太阳能电池单元进行电气绝缘测试。该系统可探测相邻单元间的短路和最小电阻，其可能降低电池有效性及太阳能模块整体性能。

组件

绝缘测试仪的主要组件为测量接口。接触条周围安装了一排金属接触式探针。该板样接口轻松安装于机架上，并水平放置于划线后流经生产线的太阳能模块上方。接触式探针的排列数量和距离取决于电池板尺寸，更重要的是电池单元数量 - 每个单元具备一个探针。接触条接口的模块化设计使客户能够在需要使用不同电池板尺寸的应用中轻松更换接触条。

测量接口与一个控制器盒相连接，控制器盒内包含一个单板计算机及上下移动接触条以进行测量的气动系统。

一旦电池板达到测量点，线路控制单元将与电气绝缘测试仪通信，电池板会停止一个测量周期的时间（最多 3 秒）。在此期间内，接触条被下移至电池板上。探针弹簧垫架可确保最佳高度补偿，因此与电池单元无障碍接触，同时保持最低压力以防止损坏电池板。

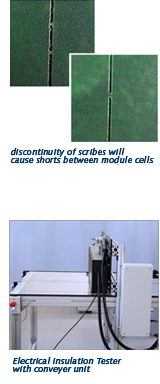

对接触式探针施加低电压可测量相邻单元间的电阻。通过分析，系统可探测电池单元是否已正确绝缘或划线中断是否会造成短路。不显示无穷大电阻的单元表明已损坏，根据生产线操作人员所设置的生产参数，可稍后拒绝进一步生产这些电池板。测量周期结束后，接触条将上移至原始位置。

就全自动生产线而言，该 SolarMeasure 系统甚至无需使用可视化软件，因为其直接与线路控制单元通信，并且能够发送信号重启线路流量。
